سمنت برد ( پانل سیمانی الیاف دار) ، دیوار خشک با پوشش صفحه سیمانی الیاف دار فاقد آزبست است که میتواند برای دیوار داخلی و دیوار خارجی همراه با نما مورد استفاده قرار گیرد. در این دیوار نیازی به استفاده از مصالح سنتی نمیباشد. در این نوشتار ضمن معرفی دیوار سمنت برد به انواع سمنت برد، دتایل سمنت برد، روش اجرای سمنت برد، و موارد استفاده از آن پرداخته می شود.
سمنت برد
سمنت برد ( پانل سیمانی الیاف دار) از مخلوط یکدست سیمان پورتلند،الیاف فرآوری شده سلولز،سیلیکا کوارتز ریز و سایر افزودنی های معدنی با استفاده از فرآیندهای پیچیده و تحت کنترل دیجیتالی تولید میشود و در هیچیک از مراحل این فرآیند، از آزبست استفاده نمی شود و لذا این فناوری دوستدار محیط زیست است.
امروزه با گسترش تکنولوژیهای ساخت استفاده از مصالح پیش ساخته با توجه به امکان کنترل کیفیت بیشتر و سرعت اجرای بالا پیش از پیش مورد استقبال قرار می گیرد. یکی از این مصالح پیش ساخته که به منظور استفاده از پوشش های دیواری و نما مورد استفاده قرار می گیرد پانل سیمانی الیاف دار یا سمنت بورد ( Cement board ) می باشد.
تصویر (1)، فایبر سمنت
الیاف سلولزی به کار رفته در این صفحات ، باعث افزایش مقاومت آنها در برابر تنش های فشاری و کششی ناشی از تغییرات دما شده و از بروز عیوب مختلف همچون ترک خوردگی و اعوجاج جلوگیری می کند. با توجه به مقاومت خمشی قابل توجه، پانل های سیمانی الیاف دار (فایبر سمنت بورد) دارای عملکردهای در نمای بیرونی و داخلی، دیوارهای داخلی و خارجی و پوشش سقف و کف ساختمانها هستند.
پنل های سیمانی الیاف دار مقاومت بالائی در مقابل آتش سوزی داشته و عایق های صوتی و حرارتی و همچنین عایق رطوبتی مناسبی هستند. این پنل ها درمقایسه با کلیه محصولات مشابه ، مقاومت بیشتری دربرابرجذب و عبور رطوبت از خود نشان می دهند .اگرچه در حالت غوطه وری ، آب زیادی به خود جذب می کنند و مقاومت خمشی آن ها کاهش پیدا می کند ، اما بعد از خشک شدن بدون تغییر در ابعاد ، مقاومت خمشی اولیه را بدست می آورند.
با توجه به اینکه پانل های سیمانی الیافدار (فایبر سمنت بورد) سطح بسیار صافی دارند ، بعد از نصب می توان بدون اجرای نازک کاری اقدام به رنگ آمیزی سطح پنل و یا اجرای کاغذ دیواری و یا هرگونه روکش PVC و ورق HPL بر روی سطح آن نمود.
تصویر (2)، سمنت برد
موارد استفاده فایبر سمنت برد
1- پوشش های داخلی ساختمان
پوشش دیوارهای داخلی: : فایبرسمنت برد ها با چگالی تا 1300 کیلوگرم بر متر مکعب در فضای داخلی ساختمان و به عنوان پوشش استفاده می شوند . با توجه به مقاومت این محصول در برابر ضربه و خواص مکانیک مناسب ، می توان از آن در دیوارها داخلی مکان های پر تردد و شلوغ استفاده نمود.
پوشش های دکوراتیو: : با توجه به تنوع طرح و رنگ می توان از آن به عنوان دیوارهای دکور و یا پوشش های نهایی ( بدون استفاده از رنگ ) در مکان های مسکونی و تجاری ، اداری استفاده نمود.
زیرسازی کاشی و سرامیک: در سرویسهای بهداشتی ، استخرها و فضاهی بسیار مرطوب. با توجه به مقاومت بالای این محصول در برابر رطوبت و همچنین چسبندگی بالا به ملاتهای ساختمانی و چسب های کاشی به سادگی می توان از آن به عنوان پوشش دیوارهای Drywall در اینگونه فضا ها استفاده نمود.
سقف کاذب: : در کلیه فضا های اداری ، تجاری و مسکونی و همچنین فضا های بسیار مرطوب مانند استخرها و فضاهایی که امکان تماس با رطوبت و یا بخار بالا وجود دارد می توان از این محصول به عنوان سقف کاذب به صورت تایل های 60 *60 و یا به صورت دکوراتیو استفاده نمود .
2- درای وال فایبر سمنت برد
عبارت است ازدیوار خشک با پوشش صفحه سیمانی الیاف دار فاقد آزبست که میتواند برای دیوار داخلی و دیوار خارجی همراه با نما مورد استفاده قرار گیرد. در این دیوار نیازی به استفاده از مصالح سنتی نمیباشد.
اجزای تشکیل دهنده درای وال فایبر سمنت برد
- پوشش نهایی خارجی: رنگ اکریلیک پایه آب، پوششهای بافت دار
- پوشش خارجی: صفحه سیمانی الیاف دار فاقد آزبست Fiber cement board به منظور پوشش دیوار خارجی و نما به طور همزمان
- زیر سازی: قوطی فولادی برای کمربندی به منظور اتصال استاد و رانر و ترازبندی سازه جهت دیوار خارجی و نماسازی — استاد و رانر — پیچ، چسب پلی یورتان و بتانه مخصوص درزگیری و آب بندی
- عایق پلی یورتان، پشم سنگ، پلی استایرن (عایق حرارتی و صوتی ) ، Water barrie ( آب بند از بیرون با یک لایه یک طرفه مثل تای وک)، Vapor barrier (بخار بند از داخل با یک لایه نایلون معمولی)
- پوشش داخلی : فایبر سمنت، صفحه گچی ، رابیتس بعلاوه گچ پاششی
- پوشش نهایی داخلی: رنگ اکریلیک پایه آب، رنگ پلاستیک، روغنی یا کاغذ دیواری

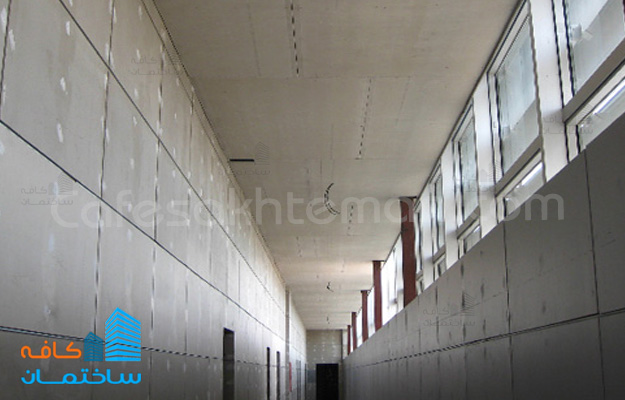

تصویر (3)، پروفایل های گالولنیزه سمنت برد
اجزای سمنت برد
با توجه به نحوه استفاده از سمنت برد که به صورت پوششی یا درای وال مورد استفاده قرار می گیرد و در قسمت های پیشین به طور کامل تشریح شد نحوه اجرای سمنت برد به صورت زیر می باشد:
1- اجرای سیستم دیوار خشک
در این سیستم به دلیل پایین بودن سختی درون صفحه ای در صورت اجرای آن به عنوان دیوار میان قاب عملکرد لرزه ای ساختمان دستخوش تغییرات عمده نخواهد شد.سیستم دیوار های خشک متشکل از اعضای افقی و عمودی از نوع ورق های فولادی سرد نورد شده میباشد. اعضای افقی (رانر ها) توسط پیچ یا میخ هیلتی در دو تراز یکی از روی کف سازه ای و دیگری بر روی سقف نصب شده و سپس اعضای قائم (استاد ها) به فواصل استاندارد بسته به نوع دیوار و کاربری ساختمان بر روی رانرها جایگذاری میگردند. در سازه بندی دیوار ، استادها در داخل رانرها جای بازی دارند و به هم پیچ نمی شوند ، و نحوه اتصال آنها از طریق پیچ ردن پانل ها میباشد که این نحوه اتصال انعطاف پذیر پانل ها به استاد و رانر باعث کاهش نیروی زلزله شده و در هنگام وقوع زلزله هیچگونه فشار اضافی و نیروی متقابل به سازه ساختمان وارد نمیشود و خللی در رفتار لرزه ای سازه ایجاد نمی نماید. پس از تکمیل سازه بندی صفحات فایبر سمنت Smart Board بر روی سازه بندی توسط پیچ نصب میشوند در صورت نیاز مابین صفحات فایبر سمنت از مصالح عایق مانند پشم سنگ ، پشم شیشه و یا پلی استایرن استفاده خواهد شد.
2- معرفی سیستم دیوار ایستا فایبر سمنت برد
دیوار ایستا حاصل ایده نوآورانه در جهت حل مشکلات دیوارهای سنتی و تکمیل سیستم دیوارهای درای وال می باشد.
این سیستم ضمن بهره مندی از مزیت احداث سریع و اتصال مکانیکی به ساختمان و سازه، از استحکام بالاتری نسبت به سیستم های مشابه نصب خشک برخوردار بوده و معایبی چون ایجاد صدای توخالی، عدم امنیت، نفوذ حشره در فضای خالی دیوار و … را مرتفع می سازد. دیوار ایستا متشکل از استاد رانرهای گالوانیزه است که توسط هیلتی یا پیچ به سقف و کف ساختمان متصل و پس از جایگذاری تاسیسات مکانیکی و برقی، دو طرف دیوار توسط صفحات فایبر سمنت پوشیده می شود. پس از اتمام عملیات نصب پانل ها بتن سبک با ترکیب سیمان، گرانول پلی استایرن و مواد افزودنی به داخل دیوار تزریق می گردد و در پایان درز بین پانل ها، توسط بتونه و نوار درزگیری پوشیده شده و حاصل کار دیواری با کیفیت سطح بسیار مطلوب آماده رنگ و یا هر پرداخت دیگری خواهد بود.

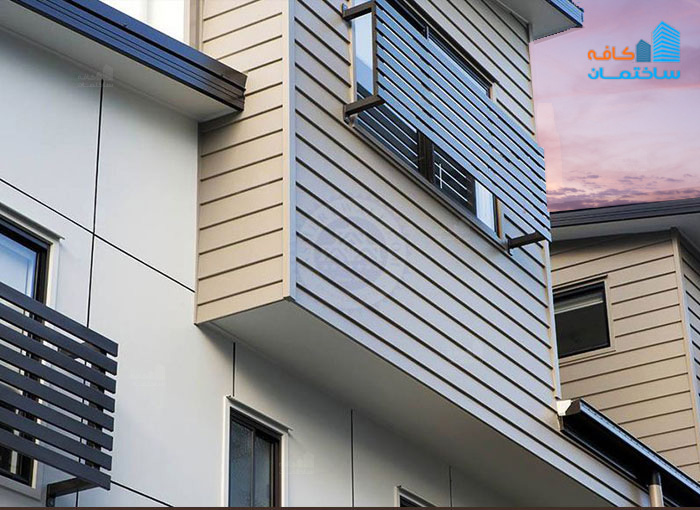

تصویر (4)، سمنت برد
3- اجرای نمای سمنت برد (سمنت برد بر روی نما)
زیرسازی فلزی
اجرای المان های عمودی (وال پست) از قوطی 80*40: به جهت اینکه در اغلب پروژه های ساختمانی دیوارهای پیرامونی از مصالح سبک ساخته می شوند و تنها نقاط اتصال سازه ی نما تیرهای طبقات می باشد ، جهت تامین اتصال المانهای افقی در سرتاسر نما از وال پست استفاده می شود و چون بار تمام نما به این سازه منتقل می گردد ، از قوطی 80*40 و یا بنا بر محاسابت طراح پروژه از المان مناسب استفاده می گردد.
اجرای المان های افقی (کمرکش) از قوطی 40*40: به صورت عمودی اجرا می شوند بایستی عناصر افقی از قوطی 40 * 40 به فواصل عمودی حداکثر 150 سانتی متر بر روی وال پست ها اجرا گردد . لازم به ذکر است که اجرا ی کمر کش افقی به صورت رو گذر به هر چه تراز بودن زیر سازی کمک خواهد نمود.
زیرسازی گالوانیزه
پروفیل گالوانیزه M: این پروفیل از ورق گالوانیزه به ضخامت ۰.۷ میلیمتر تولید می شود و برای کنترل تغییرات ابعادی پنل های سیمانی که بر اثر تغییرات دما و رطوبت پدید می آیند ، استفاده می گردد. این پروفیل در محل قرا گرفت دوپنل سمنت برد در کنار هم استفاده میگردد . در صورت استفاده از این پروفیل ، درز بین پنل های سیمانی به صورت نمایان باقی خواهد ماند که برای پوشش این درز ، می توان از پروفیل گالوانیزه A استفاده نمود. این پروفیل از قسمت وسط و تنها با یک پیچ به زیر سازی فلزی متصل میگردد .
پروفیل گالوانیزه V: این پروفیل از ورق گالوانیزه به ضخامت ۰.۷ میلیمتر تولید می شود و همراه با پروفیل گالوانیزه M در زیرسازی نمای فایبرسمنت مدولار و سایدینگ استفاده میشود. با توجه به اینکه قیمت این سازه به طور چشمگیری از پروفیل M کمتر است ، استفاده از این پروفیل موجب کاهش هزینه زیرسازی خواهد شد. این پروفیل از دو طرف و توسط دو پیچ به زیر سازی فلزی متصل میگردد .
نصب سمنت برد
اجرای عایق ضد رطوبت (سیلر) در پشت پنل ها: صفحات سیمانی الیاف دار ( سمنت برد ) به لحاظ اینکه از عمداتاً از سیمان ساخته شده اند ذاتاً با محیط مرطوب و آب سازگاری خوبی دارند ، اما به دلیل وجود الیاف سلولزی در ترکیب آنها و خاصیت جذب آب بالای این مواد در هنگام اشباع شدن از رطوبت ( چه مستقیم و چه به وسیله بخار و رطوبت موجود در هوا ) منبسط و در هنگام خشک شدن منقبض می شوند و تنش های ناشی از این کاهش و افزایش طول بر روی محل اتصال ( محل پیچها ) نما را دچار مشکل خواهد نمود . برای جلوگیری از این موضوع در پشت پنل سیلر مخصوص استفاده شده و از روی پنل هم پرایمر و رنگ این وظیفه را انجام میدهند ، تا جذب رطوبت به حداقل رسانده شود.
برش در ابعاد مشخص: برش صفحات سیمانی الیاف دار بایستی به وسیله دستگاه میز برش انجام شود تا از غیر گونیا شدن و ناصاف شدن محل برش جلوگیری گردد . از برش توسط دستگاه سنگ فرز خودداری گردد . تیغه های گراینت بر جهت برش این محصول مناسب بوده و از صفحات دیگر برای برش نمی توان استفاده کرد.
